Laboratorio de electrodinámica

Experiencia nº 1 - Construcción de un electroimán

1) Elementos necesarios:

• Un clavo de hierro grande
• ½ metros de alambre de cobre fino
• Una pila grande
• Limadura de hierro

2) Procedimiento:

• Enrollar el alambre de cobre en el clavo de hierro.
• Los extremos del alambre de cobre sujetarlos a los bornes de la pila, con esto queda construido el electroimán.
• Acercar el electroimán a la limadura de hierro.
• Observar que la limadura de hierro se adherirá al electroimán.

Esquema del electroimán

Electroimán

Experiencia nº 2 - Inducción

1) Elementos necesarios:

• Dos clavos de hierro grande
• 1 metros de alambre de cobre fino
• Una pila grande
• Una lamparita de linterna

2) Procedimiento:

• Enrollar ½ metro de alambre de cobre en cada clavo de hierro, con esto se tendrán dos bobinas.
• De uno de los clavos sujetar los extremos del alambre de cobre a los bornes de la pila.
• Los extremos del alambre de cobre del otro clavo sujetarlos a los bornes de la lamparita.
• Enfrentar las bobinas (en forma paralela) lo suficiente para que encienda la lamparita pero sin que se toquen.

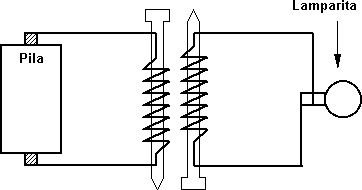

Dispositivo de inducción

Autor: Ricardo Santiago Netto. Argentina
