Ejemplo n° 2 de resolución de circuitos reemplazando con un circuito equivalente - AP04

Ejemplo nº 2

Aplicando Norton, calcular R₆

Esquemas:

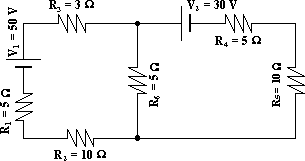

Esquema de un circuito con fuente y resistencia

Esquema de un circuito con fuente y resistencia

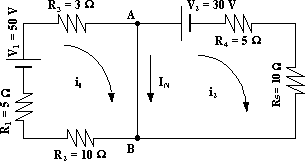

Selección del circuito para reemplazar por un corto-circuito

Selección del circuito para reemplazar por un corto-circuito

Solución

Req = (R₁ + R₂ + R₃) // (R₄ + R₅)

Req = (5 Ω + 10 Ω + 3 Ω) // (5 Ω + 10 Ω)

Req = 18 Ω// 15 Ω

Cálculo de la resistencia eléctrica equivalente

Req = 8,18 Ω

RN = 8,18 Ω

V₁ = i₁·(R₁ + R₂ + R₃) - i₂·0

50 V = i₁·(5 Ω + 10 Ω + 3 Ω)

50 V = i₁·18 Ω

Cálculo de la intensidad de la corriente

-V₂ = -i₁·0 + i₂·(R₄ + R₅)

-30 V = i₂·(5 Ω + 10 Ω)

-30 V = i₂·15 Ω

Cálculo de la intensidad de la corriente

i₁ = 2,78 A

i₂ = -2 A

Esquema del reemplazo por el circuito equivalente

Esquema del reemplazo por el circuito equivalente

iN = i₁ + i₂

iN = 2,78 A + 2 A

iN = 4,78 A

Cálculo de la intensidad de la corriente

Reemplazamos por los valores y resolvemos:

Cálculo de la intensidad de la corriente

i₆ = 2,97 A

Ejemplo, calcular las resistencias en un circuito eléctrico
