Ejemplo, cómo calcular y diagramar el circuito de un multímetro

Problema n° 6 de campo magnético - TP02

Enunciado del ejercicio n° 6

Con el galvanómetro utilizado en los problemas 7.2 y 7.3 construir un multímetro capaz de medir tensiones desde 100 mV a 1 kV y corrientes de 1 mA hasta 10 A. Calcúlelo y haga un diagrama eléctrico de construcción.

Desarrollo

Datos:

Rc = 20 Ω

ic = 0,1 A

Fórmulas:

V = i·R

Solución

a)

Voltímetro

Rx = Vescala/ic

i.

Para 100 mV = 0,1 V

Rx1 = 0,1 V/0,1 A

Rx1 = 1 Ω

R1 = 1 Ω

ii.

Para 10 V

Rx2 = 10 V/0,1 A

Rx2 = 100 Ω

R2 = 100 Ω - 1 Ω

R2 = 99 Ω

iii.

Para 1.000 V

Rx3 = 1.000 V/0,1 A

Rx3 = 10.000 Ω

R3 = 10.000 Ω - 1 Ω

R3 = 9.999 Ω

b)

Amperímetro

Rs = ic·Ri/(Iescala - ic)

i.

Para 1 A

Rs1 = 0,1 A·20 Ω/(1 A - 0,1 A)

Rs1 = 2,222 Ω

ii.

Para 2 A

Rs2 = 0,1 A·20 Ω/(2 A - 0,1 A)

Rs2 = 1,053 Ω

iii.

Para 10 A

Rs3 = 0,1 A·20 Ω/(10 A - 0,1 A)

Rs3 = 0,202 Ω

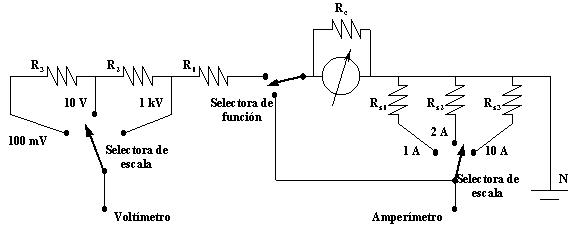

Esquema del circuito de un voltímetro-amperímetro
Esquema del circuito de un voltímetro-amperímetro

Autor: Ricardo Santiago Netto (Administrador de Fisicanet)

San Martín. Buenos Aires. Argentina.
