Turbinas de gas y los ciclos térmicos

Historia de la turbina de gas

El ejemplo más antiguo de la propulsión por gas puede ser encontrado en un egipcio llamado Hero en 150 a.C.

Hero inventó un juguete que rotaba en la parte superior de una olla hirviendo debido al efecto del aire o vapor caliente saliendo de un recipiente con salidas organizadas de manera radial en un sólo sentido.

En 1.232, los chinos utilizaron cohetes para asustar a los soldados enemigos.

Alrededor de 1.500 d.C., Leonardo Da Vinci dibujó un esquema de un dispositivo que rotaba debido al efecto de los gases calientes que subían por una chimenea. El dispositivo debería rotar la carne que estaba asando.

En 1.629 otro italiano desarrolló un dispositivo que uso el vapor para rotar una turbina que movía maquinaria. Esta fue la primera aplicación práctica de la turbina de vapor.

En 1.678 un jesuita llamado Ferdinand Verbiest construyó un modelo de un vehículo automotor que usaban vapor de agua para movilizarse.

La primera patente para una turbina fue otorgada en 1.791 a un inglés llamado John Barber. Incorporaba mucho de los elementos de una turbina de gas moderna, pero usaban un compresor alternativo. Hay muchos otros ejemplos de turbina por varios inventores, pero no son consideradas verdaderas turbinas de gas porque utilizaban vapor en cierto punto del proceso.

En 1.872, un hombre llamado Stolze diseñó la primera turbina de gas. Incorporaba una turbina de varias etapas y compresión en varias etapas con flujo axial probó sus modelos funcionales en los años 1.900.

En 1.914 Charles Curtis aplicó para la primera patente en los Estados Unidos para una turbina de gas. Esta fue otorgada pero generó mucha controversia.

La Compañía General Electric comenzó su división de turbinas de gas en 1.903. Un Ingeniero llamado Stanford Moss dirigió la mayoría de los proyectos. Su desarrollo más notable fue el turbo supercargador. Este utilizaba los gases de escape de un motor alternativo para mover una rueda de turbina que, a su vez, movía un compresor centrífugo utilizado para supercargar. Este elemento hizo posible construir las primeras turbinas de gas confiables.

En los años 30, tantos británicos como alemanes diseñaron turbinas de gas para la propulsión de aviones. Los alemanes alcanzaron a diseñar aviones de propulsión a chorro y lograron utilizarlos en la 2° guerra mundial.

Conceptos básicos

Una turbina de gas simple está compuesta de tres secciones principales: un compresor, un quemador y una turbina de potencia. Las turbinas de gas operan en base en el principio del ciclo Brayton, en donde aire comprimido es mezclado con combustible y quemado bajo condiciones de presión constante. El gas caliente producido por la combustión se le permite expanderse a través de la turbina y hacerla girar para llevar a cabo trabajo. En una turbina de gas con una eficiencia del 33 %, aproximadamente ⅔ del trabajo producido se usa comprimiendo el aire. El otro ⅓ está disponible para generar electricidad, impulsar un dispositivo mecánico, etc.

Una variación del sistema de turbina simple (Brayton) es el de añadir un regenerador. El regenerador es un intercambiador de calor que aprovecha la energía de los gases calientes de escape al precalentar el aire que entra a la cámara de combustión. Este ciclo normalmente es utilizado en turbinas que trabajan con bajas presiones. Ejemplos de turbinas que usan este ciclo son: La Solar Centaur de 3.500 hp hasta la General Electric Frame 5 de 35.000 hp.

Las turbinas de gas con altas presiones de trabajo pueden utilizar un interenfriador para enfriar el aire ente las etapas de compresión, permitiendo quemar más combustible y generar más potencia. El factor limitante para la cantidad de combustible utilizado es la temperatura de los gases calientes creados por la combustión, debido a que existen restricciones a las temperaturas que pueden soportar los alabes de la turbina y otras partes de la misma. Con los avances en la Ingeniería de los materiales, estos límites siempre van aumentando. Una turbina de este tipo es la General Electric LM1600 versión marina.

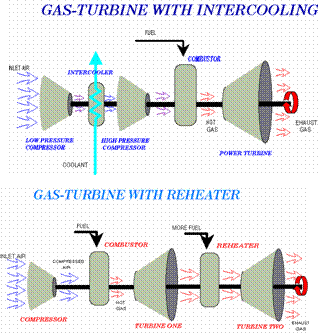

Existen también turbinas de gas con varias etapas de combustión y expansión y otras con interenfriador y regenerador en el mismo ciclo. Estos ciclos los podemos ver a continuación:

Turbinas de gas con interenfriador y regenerador

Ciclo de Brayton

El ciclo de Brayton de aire normal, es el ciclo ideal de una turbina de gas simple. El ciclo abierto de una turbina de gas simple, que utiliza un proceso de combustión interna se puede observar en la gráfica siguiente. Cabe anotar que también existe un ciclo cerrado teórico de una turbina de gas simple.

Turbina de gas simple

En esta gráfica podemos observar el compresor, la cámara de combustión, la turbina, el aire y combustible en el ciclo abierto Brayton.

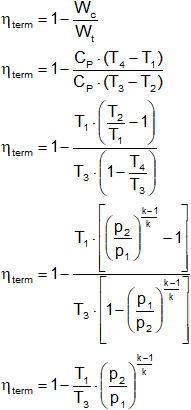

El rendimiento del ciclo de Brayton de aire normal se encuentra como sigue.

Sin embargo notamos que,

y

El rendimiento del ciclo de Brayton de aire normal es, por lo tanto, una función de la relación isentrópica de presión. El rendimiento aumenta con la relación de presión, y esto es evidente en el diagrama T-s ya que al ir aumentando la relación de presión, se cambiará el ciclo de 1-2-3-4-1 a 1-2'-3'-4-1. El último ciclo tiene mayor suministro de calor y la misma cantidad de calor cedido, que el ciclo original, y por tanto, tiene mayor rendimiento; advierta, sin embargo, que el último ciclo tiene una temperatura máxima (T₃') más alta que la del ciclo (T₃). En la turbina de gas real, la temperatura máxima del gas que entra a la turbina es determinada por consideraciones metalúrgicas. Por lo tanto si fijamos la temperatura T₃ y aumentamos la relación de presión, el ciclo resultante es 1-2'-3"-4"-1. Este ciclo tendrá un rendimiento más alto que el del ciclo original, pero, de esta manera, cambia el trabajo por kilogramo de substancia de trabajo.

Con el advenimiento de los reactores nucleares, el ciclo cerrado de la turbina de gas ha cobrado gran importancia. El calor se transmite ya sea directamente o a través de un segundo fluido, del combustible en el reactor nuclear a la substancia de trabajo en la turbina de gas; el calor es cedido de la substancia de trabajo al medio exterior.

La turbina de gas real, difiere principalmente del ciclo ideal a causa de las irreversibilidades en el compresor y en la turbina y debido al descenso de presión en los pasos de flujo y en la cámara de combustión (o en el cambiador de calor en una turbina de ciclo cerrado). Los rendimientos del compresor y de la turbina están definidos en relación a los procesos isentrópicos. Los rendimientos son los siguientes:

Ciclo de una turbina de gas simplemente con regenerador

El rendimiento del ciclo de una turbina de gas, puede mejorarse con la adición de un regenerador. Se puede observar el ciclo en la gráfica siguiente:

Turbina de gas simple con regenerador

Observe como el intercambiador de calor utiliza la energía en forma de calor de los gases de escape para calentar el aire de entrada a la cámara de combustión.

Note que el ciclo 1 - 2·3 - 4 - y -1, la temperatura de los gases que salen de la turbina en el estado 4, es más alta que la temperatura de los gases que salen del compresor: por lo tanto puede transmitirse calor de los gases de salida a los gases de alta presión que salen del compresor; si esto se realiza en un intercambiador de calor de contracorriente, conocido como regenerador, la temperatura de los gases que salen del regenerador T_x' pueden tener en el caso ideal, una temperatura igual a T₄, es decir, la temperatura de los gases de salida de la turbina. En este caso la transmisión de calor de la fuente externa sólo es necesaria para elevar la temperatura desde T_x hasta T₃ y esta transmisión de calor está representada pro el área x-3-d-b-x; el área y-1-a-c-y y representa el calor cedido.

La influencia de la relación de presión en el ciclo simple de una turbina de gas con regenerador, se ve al considerar el ciclo 1-2'-3'-4-1; en este ciclo, la temperatura de los gases de salida de la turbina es exactamente igual a la temperatura de los gases que salen del compresor; por lo tanto, aquí no hay posibilidad de utilizar un regenerador. Esto puede verse mejor al determinar el rendimiento del ciclo de gas ideal de la turbina con regenerador.

El rendimiento de este ciclo con regeneración se encuentra como sigue, donde los estados son:

q_H = C_p·(T₃ - T_x)

W_t = C_p·(T₃ - T₄)

Pero para el regenerador ideal, T₄ = T_x y por lo tanto q_H = w_t; de donde,

Vemos, así, que para el ciclo ideal con regeneración el rendimiento térmico depende no sólo de la relación de presión, sino también de la relación de la mínima a la máxima temperaturas. También notamos que, en contraste con el ciclo de Brayton, el rendimiento disminuye al aumentar la relación de presión. El rendimiento térmico contra la relación de presión, para este ciclo.

T₁/T₃ = 0,25

La efectividad o rendimiento de un regenerador está dada por el término rendimiento del regenerador; El estado x representa a los gases de alta presión que salen del regenerador. En el regenerador ideal habría una diferencia infinitesimal de temperaturas entre los dos flujos y los de alta presión saldrían del regenerador a la temperatura T_x' pero T₃' = T₄. En el regenerador real que debe operar a una diferencia de temperaturas finita T_x y, por lo tanto, la temperatura real que sale del regenerador, es menor que T_x'. El rendimiento del regenerador se define como,

Si suponemos el calor que el calor específico es constante, el rendimiento del regenerador también está dado por la relación

Es bueno señalar que se puede alcanzar un rendimiento alto usando un regenerador con una gran área de transmisión de calor; sin embargo, esto también incrementa el descenso de presión, que representa una pérdida, y tanto el descenso de presión como el rendimiento del regenerador, deben considerarse para determinar que regenerador dará el máximo rendimiento térmico del ciclo. Desde el punto de vista económico, el costo del regenerador debe tomarse en cuenta para saber si justifica el ahorro que se obtendrá con su instalación y uso.

Introducción

Es importante para el ingeniero mecánico el conocer profundamente el funcionamiento y los conceptos que rigen los principios de las turbinas de gas. Esto es debido a que el ingeniero probablemente se encontrara en su trabajo con el uso o mantenimiento de este tipo de equipos. Por esto, es de vital importancia conocer los conceptos básicos de estas máquinas de combustión. Se hará un breve recuento de la historia, los conceptos básicos y los ciclos de funcionamiento más importantes.

Conclusiones

Se logró exponer la historia y conceptos básicos de la operación de las turbinas de gas, así como una presentación más profunda de los ciclos más importantes de las turbinas de gas (Brayton y Regenerativo), pero teniendo en cuenta que existen otros como el de varias etapas, interenfriamiento y mezclas de estos. Se determinó las variables que afectan la eficiencia de estos equipos y como se puede mejorar la operación para hacerlos más eficientes. Para esto se presentaron las ecuaciones que rigen los ciclos de las turbinas de gas.

Bibliografía:

Van Wylen, Gordon J. Fundamentos de Termodinámica. Limusa-Wesley. Mexico, 1.972. P. 361-374.

Internet. Pagina: http://www.gas-turbines.com

Autor: Ivan Avilan, German Cardenas, Roberto D'Anetra, Ricardo Juliao y Luis Fernando Rocha.
