Contenido: Tratamiento de aguas. Torres de enfriamiento de agua. Tipos de aguas, depuración, controles, sistemas de agua caliente.

Tratamiento de Aguas

Tipos de AguasPluvialPolvo
Gases
FluvialCO3=
HCO3
Cl‾
SO4=
Bacterias
Pozo y manantialCO3=
HCO3
Cl‾
SO4=
Ca++ (pozo)

Depuración

Filtración: ⇒ filtros de arena de distinta granulometría, retienen hasta partículas en suspensión

Destilación:

ProblemasCausaSolución
Incrustaciones↓ conducción térmica
obstrucción
↑ CO3=, HCO3‾, Ca++, Mg++
↑ pH, ↑ temperatura
Dureza, pH < 8,5
drenaje
Recirculación cerrada
CorrosiónRozamiento
obstrucción
picaduras
↑ temperatura, ↓ pH,pH = 7, eliminación del oxígeno disueltoRecirculación abierta
Recirculación cerrada
LodosObstrucciónPolvillo del ambientev = < 1 m/s
sólidos en suspensión
Recirculación abierta
AlgasPicaduras
Obstrucción
Fenoles, germicidas, cloraciónRecirculación abierta

Controles

pH↑ pH ⇒ incrustaciones
↓ pH ⇒ corrosión
AlcalinidadParcialFenolftaleina ⇒ pH = 8,3HCO3‾, Ca++, Mg++, Na+
TotalHeleantina ⇒ pH = 4,3CO3=, HCO3
Si el doble de la parcial < que la total ⇒ CO3= y OH‾
DurezaTemporalCO3= y HCO3‾ de Ca++ y Mg++ppm de CaCO3
PermanenteSO4=, Cl‾ y NO3‾ de Ca++ y Mg++

Calderas para vapor

TipoPresiónCapacidad
Hierro fundidoHasta 2 kg/cm²600.000 kcal/h
HumotubularesHasta 17 kg/cm²1.000 kg vapor/hHumo dentro de tubos
AcuotubularesHasta 60 kg/cm²30.000 kg vapor/hAgua dentro de tubos

Calderas para agua caliente

TipoTemperaturaPresión
Baja.
Media.
Alta
80 a 120 °C
120 a 150 °C
150 a 200 °C
0 a 1 kg/cm²
1 a 3,5 kg/cm²
3,5 a 16 kg/cm²

Sistemas de agua caliente

Directo: el agua caliente recircula.

Indirecto: el vapor calienta agua que recircula.

Torre de enfriamiento

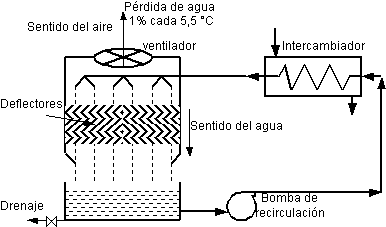

Esquema de una torre de enfriamiento
Esquema de una torre de enfriamiento de agua
